重量物のセッティングを簡単に[ボール盤への重量物セッティング専用の吊り具]

抱えていた課題

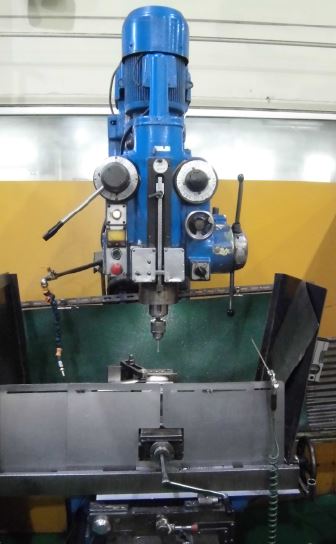

・ボール盤は機械の性質上、上にドリル等をつける軸があり、その真下のテーブルに加工物をセッティングする必要がありました。

・軽量なものなら、問題ありませんが、人の手でもてないような重さの場合、テーブルに加工物を移動させるのが難しい状況でした。

・軸にあたらないように、かつできるだけ近づけて、斜めにしながら、そっとテーブルに置く、という作業となるため、時間がかかってしまっていました。

解決策

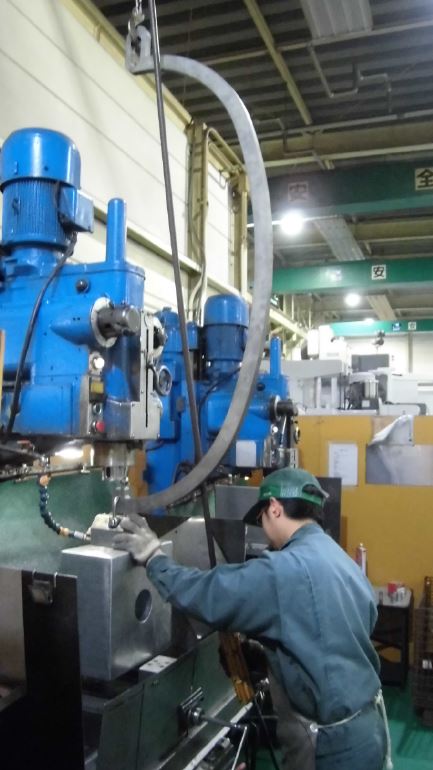

真上から吊り下げても軸にあたらないような形状の吊り具を製作しました。

成果

軸にあたらないか、などを気にせずテーブルへ加工物をセットする作業ができるようになり、作業時間を短縮することができた。

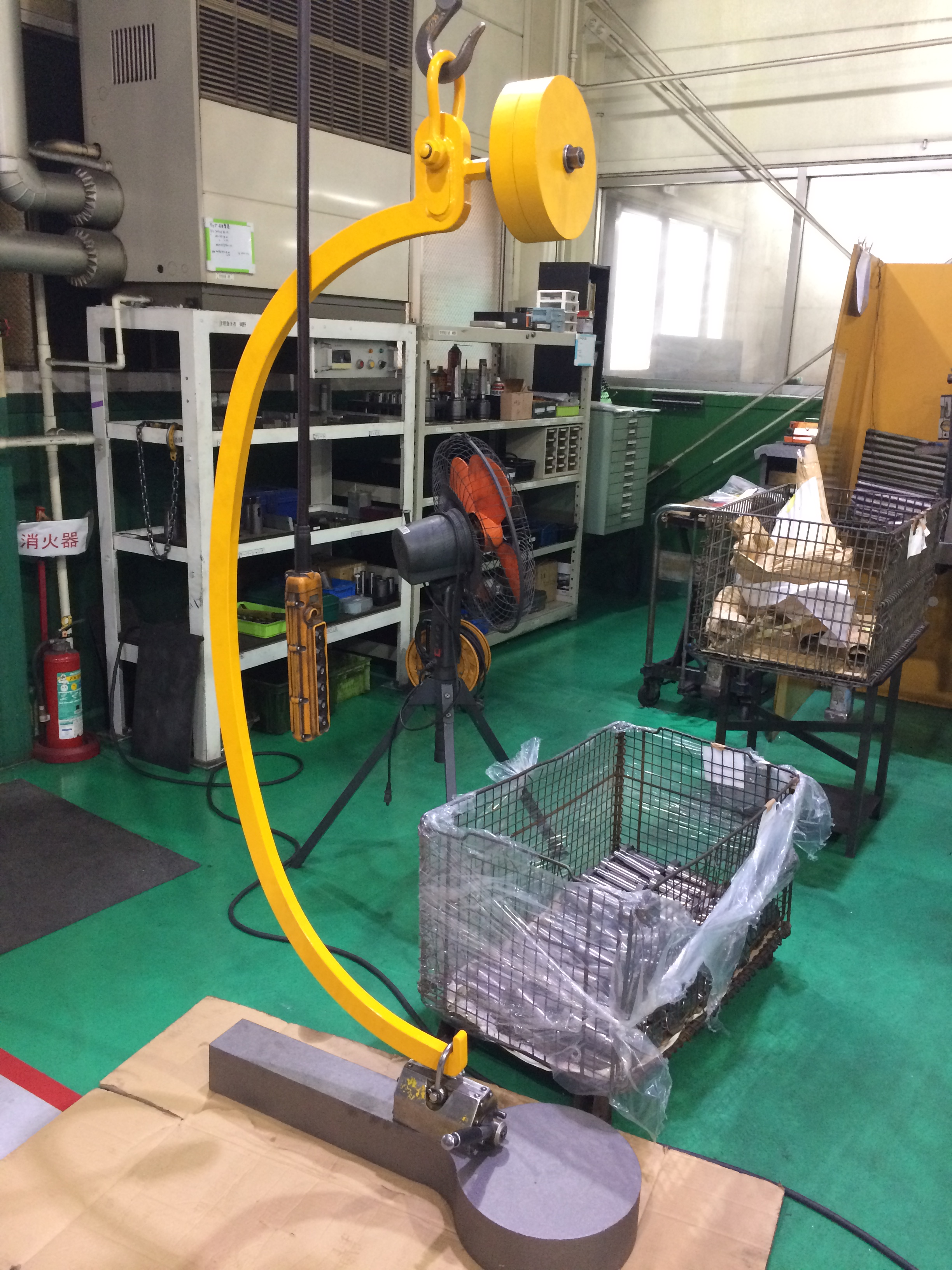

【追記】重りをつけるなど改良が加えられました。

○重心位置を調整するためのおもりをつけれるようにしました！

○シャックルをつけて、フックにかけやすくしました！
